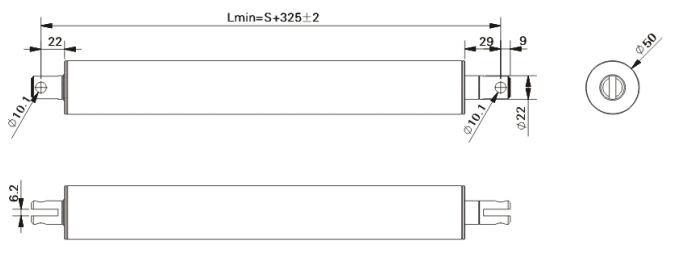

図面:
-
+86-574-22686809
-
+86-574-22686809

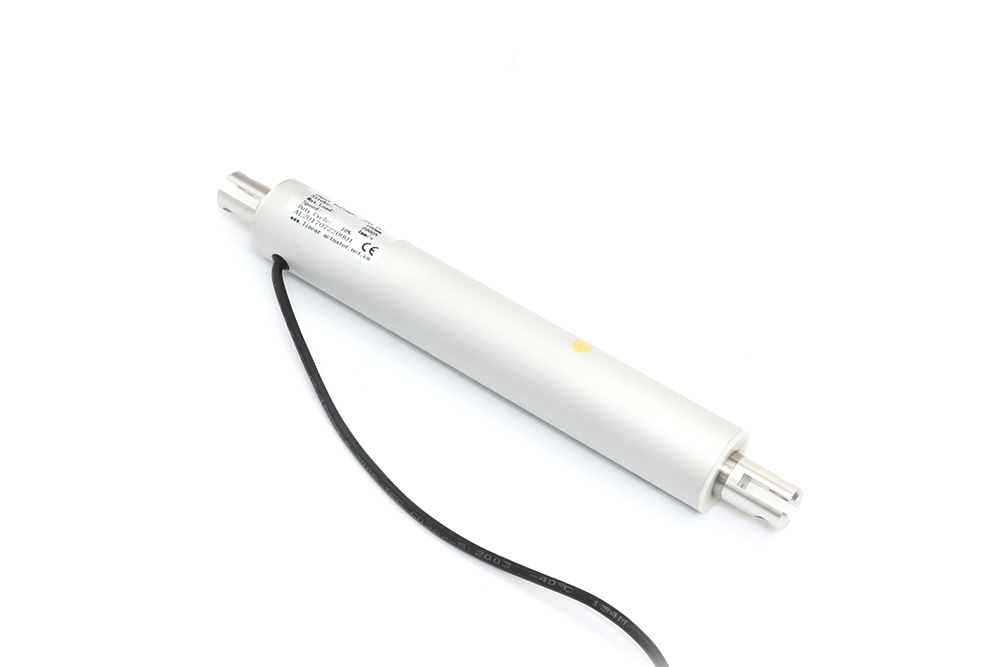

ARF04d 50 50mm 直径チューブ リニア アクチュエーター
仕様:
入力電圧: 12VDC または 24VDC
サイズ：直径50mm
ストローク: 50mm/100mm/150mm/200mm/250mm、あなたの要求として作ることができます。
ミニ。取付寸法：ストローク325mm
内蔵の一体型リミットスイッチ。工場出荷後は調整できません。
デューティサイクル: 10%、2 分間オン/18 分間オフ
動作温度: -26 ℃～65℃
IPクラス：IP56
ノイズ： ≤ 52dB
証明書: CE & RoHS
最大。荷重: 3000N
無負荷速度:5.5mm/s
負荷速度:4.5mm/s
穴を取り付ける: ¢ 10mm
ARF04d50 50mm 高速リニア アクチュエータは、高速で正確な直線運動を必要とするオートメーション システムで広く使用されている高速リニア アクチュエータです。主な機能は高速移動と高精度位置決めです。コンパクトな設計と小型サイズで、スペースが限られた設置環境に適しています。高精度伝送システムと高度な制御アルゴリズムにより、高精度直線位置決めを実現し、精密加工や位置決め制御のニーズに応えます。安定した性能と信頼性の高い動作を備え、長期間安定して動作できます。また、手動制御、自動制御、リモート制御など、さまざまなアプリケーションシナリオに適したさまざまな制御方法もサポートしています。 ARF04d50 直径 50 mm の高速リニア アクチュエータは、自動生産ライン、産業用ロボット、医療機器、その他の分野で重要な応用価値があり、生産効率と作業精度を向上させるための信頼できる技術サポートを提供します。
図面:
実行中の安定性の詳細な分析を実施するとき 列リフト 、まず、機械構造の観点から潜在的な問題を体系的にチェックする必要があります。プラットフォームが上下に移動するためのコアトラックとして、ガイドレールシステムの設置の幾何学的精度、ストレート、硬さは、動作の全体的な滑らかさに重要な影...
続きを読む現代の産業用アプリケーションでは、の安全な操作 高速線形アクチュエーター 機器の効率的な動作を確保するための基礎です。機器の設置プロセスは、安全性を確保するための最初のステップです。高速線形アクチュエーターを設置する場合、メーカーが提供するインストールガイドラインを厳密に守る必要...
続きを読む適切なドライブ材料と構造設計を選択することは、効率的な温度制御を達成するための基礎です。高速線形ドライブの材料は、動作中に発生した熱を効果的に消散させるために、優れた熱伝導率を持つ必要があります。アルミニウム合金や銅などの材料は、優れた熱伝導率のため、ドライブの住宅と内部構造の設計に広く使用さ...
続きを読む現代の産業環境では、 列リフト さまざまな空中作業の機会に広く使用されている重要なリフティング機器です。安全で安定した効率的な操作を確保するために、オペレーターは機器の包括的かつ詳細な検査とメンテナンスを実施する必要があります。 まず、オペレーターは、列リフトの全体的な構造...
続きを読む操作するとき 列リフト 、最初にすべきことは、機器の定格負荷容量を明確にすることです。これは、運用上の安全性を確保するための基礎です。各列リフトには明確な負荷制限があります。過負荷は、機器に機械的な損傷を引き起こし、深刻な安全事故を引き起こす可能性があります。 Therefore...
続きを読むの位置決めの精度 高速線形アクチュエーター 多くの要因の影響を受けます。その中で、機械的構造の設計と製造精度が最も重要なリンクです。アクチュエータのコアコンポーネントには、モーター、トランスミッションシステム、ガイドレール、スライダー、ネジが含まれます。これらのコンポーネントの製...
続きを読む機械式摩耗には多くの影響があります 高速線形アクチュエーター 、主に運動の精度、エネルギー消費、負荷容量、騒音と振動、およびメンテナンスの観点から。高速線形アクチュエーターのコア機能は、回転運動をリニア運動に効果的に変換することです。これは、内部成分の正確なマッチングと調整に依存...
続きを読むの設計および製造プロセス中に、 ARF04d50 直径 50mm 高速リニアアクチュエーター、 材料の選択と構造設計を慎重に検討しました。機械的強度に優れているだけでなく、耐食性や耐高温性にも優れた高強度アルミニウム合金とステンレス鋼の材料を選択しました。特に高温環境においても、これらの材料は物理的特性を維持することができ、温度上昇による変形や劣化がありません。アクチュエータのハウジングは陽極酸化処理されており、湿気、塩水噴霧、その他の腐食性物質に対する材料の耐食性を大幅に向上させる表面処理技術です。
高湿度環境では、ARF04d50 アクチュエータは耐水性と耐湿性を考慮して設計されています。モーターや電子制御システムを含むアクチュエーターの内部コンポーネントは、湿気を防ぐために特別に処理されています。電気部には防水シール材を使用し、基板には防湿コーティングを施しております。これらの対策により、電子部品に対する水や湿気の影響を効果的に防ぐことができます。
粉塵の多い環境に備えて、ARF04d50 アクチュエータの設計に効率的なシーリング システムを導入しました。ベアリングやトランスミッションシステムなどのアクチュエーターの主要コンポーネントは、塵や不純物の侵入を防ぐために精密にシールされています。これらのシールは耐摩耗性と耐高温性を備えた特別な処理が施されており、過酷な環境でも良好なシール性能を維持できます。さらに、アクチュエータのハウジング設計は塵や埃の蓄積を軽減し、内部コンポーネントの清潔さと適切な機能を確保します。
高精度なモーション制御を実現する上で、 ARF04d50 直径 50mm 高速リニア アクチュエーター は、高速かつ高負荷の条件下でも正確な位置決めと再現性を維持できるように、設計および製造プロセス中に一連の高度な技術と対策を採用しています。これらの対策には、洗練された伝送システム、高度な制御アルゴリズム、精密なセンサー技術、厳格な品質管理が含まれます。
ARF04d50 アクチュエータの伝達系には高精度ボールネジまたはリニアガイドが使用されています。これらの伝達機構は、非常に高い伝達効率と正確な位置決め機能を備えています。ボールねじは摩擦損失を低減し、正確な運動変換を行うことで高精度の直線運動制御を可能にします。ネジの製造精度や取り付け精度を設計時に厳しく管理し、高速動作下でも高い精度と安定性を維持します。リニアガイド方式の採用により、滑らかな滑りと正確なガイドによりアクチュエータの動作精度がさらに向上します。
制御システムに関しては、ARF04d50 アクチュエーターには高度なサーボ モーターとモーション コントローラーが装備されています。サーボモータは高い応答速度と精密な速度制御機能を備え、高負荷条件下でも安定した動作が可能です。コントローラは、精密な制御アルゴリズムとフィードバック機構により、アクチュエータの動作状態のリアルタイム監視と調整を実現します。制御システムは、センサーからフィードバックされたデータに基づいてモーターの動作状態をリアルタイムで調整し、移動中のアクチュエーターの位置精度と再現性を保証します。この高精度制御アルゴリズムは、動作精度に対する負荷の変化や環境要因の影響を効果的に補正できます。
ARF04d50 アクチュエーターの精度をさらに向上させるために、高精度センサーを使用して位置と速度を測定します。位置センサーは正確な位置情報を提供し、速度センサーはアクチュエーターの移動速度を監視します。これらのセンサーは制御システムと緊密に連携してリアルタイムのデータ フィードバックを提供し、実際のニーズに応じてアクチュエーターを調整できるようにすることで、高精度の位置決めと反復動作を実現します。
